Dränageplatte DIADRAIN 60H

ANWENDUNG: Dachgefälle ≥ 0° lastverteilend
mit Lava verfüllt; extensive -/intensive Dach-
begrünung;
Maße (LxBxH) ca.:1,94m x 0,94m x 60mm (bei Abholung Unna)
                       (2x) 0,97m x 0,94m x 60mm (bei Versand Paketdienst/Spedition)

Dränageplatten einer Stärke von ca. 60 mm dicke, CE-markiert.
Vorzugsweise bei 0°-Dächern von intensiven Dachbegrünungen einzusetzen.

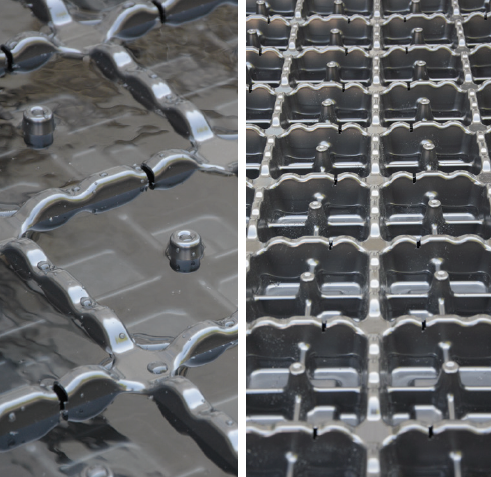

Der Kern ist diffusionsoffen (gelocht), somit geeignet für UK-Dächer.
Die Noppen bieten einen zusätzlichen Wasserspeicher für die Vegetation.

PRODUKT:

Dränageplatte DIADRAIN 60H

• Noppen: Polystyrol (HIPS)
• Höhe ca.: 60 mm
• Wasserspeicher ca.: 30,45 l/m²
• Füllvolumen ca.: 40 l/m²
• Wasserableitung in der Ebene DIN EN ISO 12958
  2% 2,06 l/mxs - 5% 3,34 l/mxs
• Druckstärke unverfüllt ca.: 122 kN/m²
• Druckstärke     verfüllt ca.: 1320 kN/m²
  bei 21.55% Stauchung
• Abmessung(LxB) ca.: (2x0,97m) 1,94m  x  0,94m
• Liefereinheit/Platte(n): 1,82 m²
• Lieferung/Platte:
  1x 1,82 m²/Platte bei Abholung
  oder
  2x 0,91 m²/Platten bei Speditions-/Paketversand
• Gewicht ca.: 2,2 kg/m²
• CE: DIN EN 13252

EIGENSCHAFTEN:

• für intensive Dachbegrünungen
• als Dränageplatte auf 0°- Dächern einsetzbar

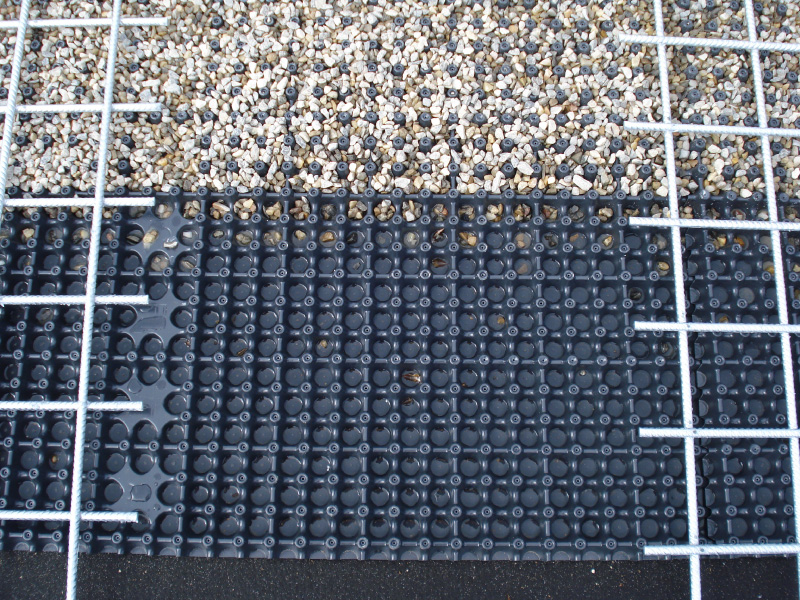

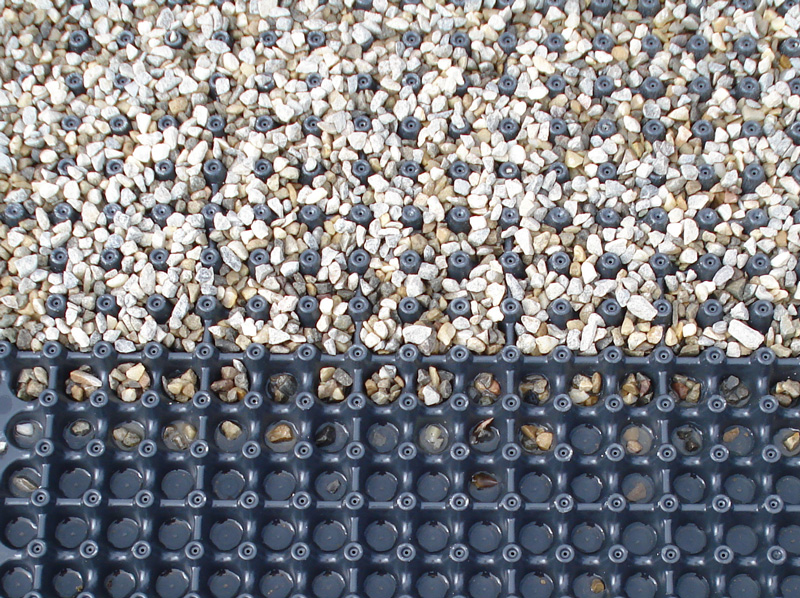

• das Produkt ist zu verfüllen (z.B. Lava 3/9mm)
• filterstabile Dränageplatte unter Verwendung des Filtervlieses TFV-105
  (separates Produkt)
• Sickerschicht und Wasserspeicherschicht in einer Dränageplatte
• effiziente Verlegung
• Für Umkehrdächer geeignet - Kernmaterial für Entwässerung und Dampfdiffusion gelocht!
• hoher Wasserspeicher
• Dränage nach DIN 4095
• Wasserableitvermögen nach DIN EN ISO 12958  bei 20 kPa
  i = 0,02 (ca. 2%)       2,06 (l/s*m)
  i = 0,05 (ca. 5%)       3,34 (l/s*m)
• hohe Druckstärke verfüllt  bei 21,55% Stauchung: > 1320 kN/m²
• Schutzschicht nach DIN 18195 (intensive Dachbegrünung; begehbare Dachflächen)
  in Kombination mit Schutzfolie Nophadrain TSF-100

ANWENDUNGSBEREICHE:

Intensive Dachbegrünung

SPEZIELLE DACHEIGENSCHAFTEN:

Umkehr Dachflächen	Wasserspeicher Gründach
